Drehkreuz-Controller piept laut
Ursache
Ein dauerhaftes Piepen des Controllers deutet auf ein Kommunikationsproblem zwischen Controller und Kartenlesern hin.
Diagnose: Leuchten die Kartenleser?
Keiner oder nur ein Kartenleser leuchtet
Dem nicht leuchtenden Leser fehlt der Strom.
Lösung: Stromversorgung des betroffenen Kartenlesers prüfen und wiederherstellen.
Beide Kartenleser blinken grün

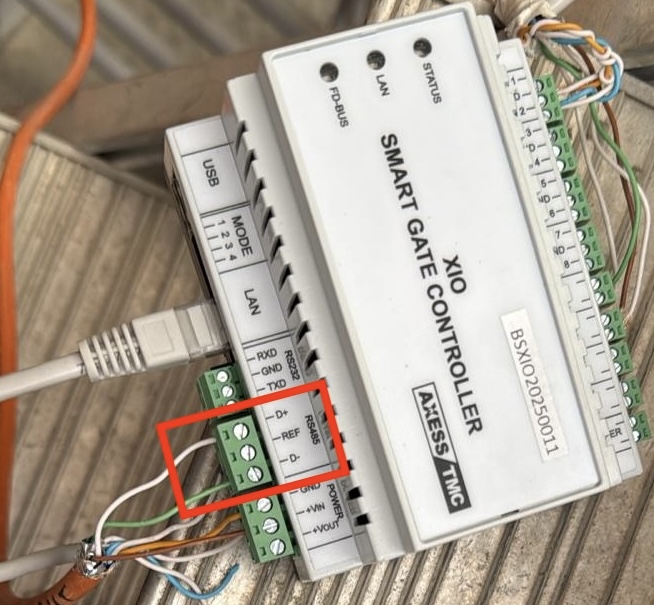

Kabel oben im Drehkreuz zum Controller D+ und D- prüfen.
Beide Kartenleser leuchten
Die Datenkabel sind falsch angeschlossen, nicht angeschlossen oder beschädigt.
Prüfen Sie folgende Anschlüsse:
| Gerät | Anschlüsse |
|---|---|
| Controller | D+ / D- |
| Kartenleser | A / B |
Mögliche Ursachen:
- Kabel vertauscht (D+ auf D- bzw. A auf B)
- Kabelbruch (z.B. durch mechanische Belastung)
- Kabel hat sich gelöst
Lösung: Verkabelung zwischen Controller und Kartenlesern prüfen und korrekt anschließen. Sicherstellen, dass D+ auf A und D- auf B verbunden ist.
Ein Leser leuchtet rot, der andere gelb
Beispiel: Ausgangsleser leuchtet rot, Eingangsleser leuchtet gelb.
Ursache: Der gelb leuchtende Leser hat keine Verbindung zum Controller (z.B. Kabelbruch oder loses Kabel).
Lösung: Die Kabelverbindung am gelb leuchtenden Leser prüfen und wieder korrekt anbringen.
Online-Status prüfen
Unter app.bausicht.com > Zutrittspunkte wird ein Fehler angezeigt, falls eine Verbindungsstörung vorliegt. Prüfen Sie dort den Status des betroffenen Controllers.
Bei Neuverkabelung: DIP-Switch-Adresse der Kartenleser prüfen
Wenn das Piepen nach einer Neuverkabelung oder Erstinstallation des Drehkreuzes auftritt, liegt die Ursache häufig an einer falschen DIP-Switch-Konfiguration der Kartenleser.
Problem
Jeder Kartenleser benötigt eine eindeutige Adresse, damit der Controller ihn korrekt erkennen kann. Sind die DIP-Switches falsch eingestellt, haben beide Leser dieselbe Adresse oder eine ungültige Adresse - der Controller kann sie nicht ansprechen und piept.
Lösung
- DIP-Switches an beiden Kartenlesern prüfen. Die Adresse des Eingangslesers und des Ausgangslesers müssen unterschiedlich sein.
- Korrekte Adressen einstellen:
- Eingangsleser: Adresse 1
- Ausgangsleser: Adresse 2
- Nach dem Ändern der DIP-Switches den Controller neu starten (Strom kurz trennen und wieder anschließen).
Hinweis: Die genaue DIP-Switch-Belegung variiert je nach Kartenleser-Modell. Prüfen Sie im Zweifelsfall das Datenblatt des jeweiligen Lesers.
Weitere Hilfe benötigt?
Falls das Piepen nach den oben genannten Schritten weiterhin besteht, kontaktieren Sie unseren Support mit der Baustelle und Controller-ID.
